3 系列 MDO
混合域示波器
超大显示屏超强测试性能超赞用户体验
产品技术资料
主要性能指标
· 2条模拟通道和4条模拟通道型号
· 100 MHz,200MHz,350 MHz,500 MHz,1GHz带宽型号
· 带宽可以升级(最 高1GHz)
· 最 高5GS/s采样率
· 所有通道上10M记录长度
· >280,000 wfm/s最 大波形捕获速率
· 标配无源电压探头，3.9 pF容性负载和250 MHz500MHz或1 GHz模拟带宽
· 频谱分析仪
· 频率范围：9kHz-1GHz(标配)或3GHz(选配)。超宽捕获带宽，最 高可达3GHz
· 任意函数发生器(选配)
· 13种预先定义的波形类型o 50MHz波形发生
· 128k任意波形发生器记录长度o 250 MS/s任意波形发生器采样率
· 数字通道(选配)
· 16条数字通道
· 所有通道上10M记录长度
· 121.2 ps定时分辨率
· 串行总线解码、触发和搜索(选配)
· 串行总线支持FC,SPI,RS-232/422/485/UART,USB 2.0,CAN,CAN FD,LIN,FlexRay,MIL-STD-1553,ARINC429和音频标准
· 数字电压表/频率计数器(产品注册后免费)
· 4位DC,AC RMS和DC+ACRMS电压测量
· 5位频率测量
典型应用
· 嵌入式设计和物联网
使用3系列MDO在混合信号嵌入式系统上执行系统级调试，并支持各种常用的串行总线，包括当今较常用的申行总线技术，迅速发现和解决问题。
· 功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供较广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
· 教育
管理工作合上的多台仪器可能会非常麻烦。3系列MDO体积小(深5.9英寸，149 mm),在一合仪器中同时融合了模拟测量、数字测量、RF测量及一台信号源。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。
· 制造测试和调试
规格和空间限制可能会给车间带来巨大影响。3系列MDO把多合仪器集成到一合小型仪器中，竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
· 安装和维护服务
在需要的时间和地点获得适当的仪器至关重要。3系列MDO在一合轻便的(11.7磅，5.3公斤)便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能，特别适合空间有限、且需要灵活性的应用。

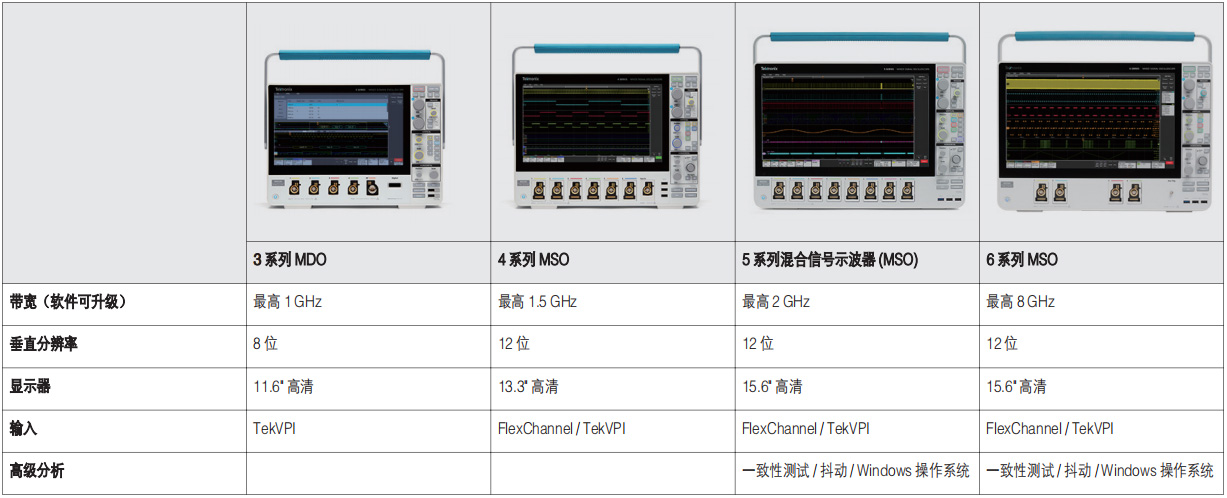

下一代示波器
